PA5.8GHz-100W hoogvermogen RF-versterker voor draadloze backhaul en bewaking

PA5.8GHz-100W hoogvermogen RF-versterker voor draadloze backhaul en bewaking

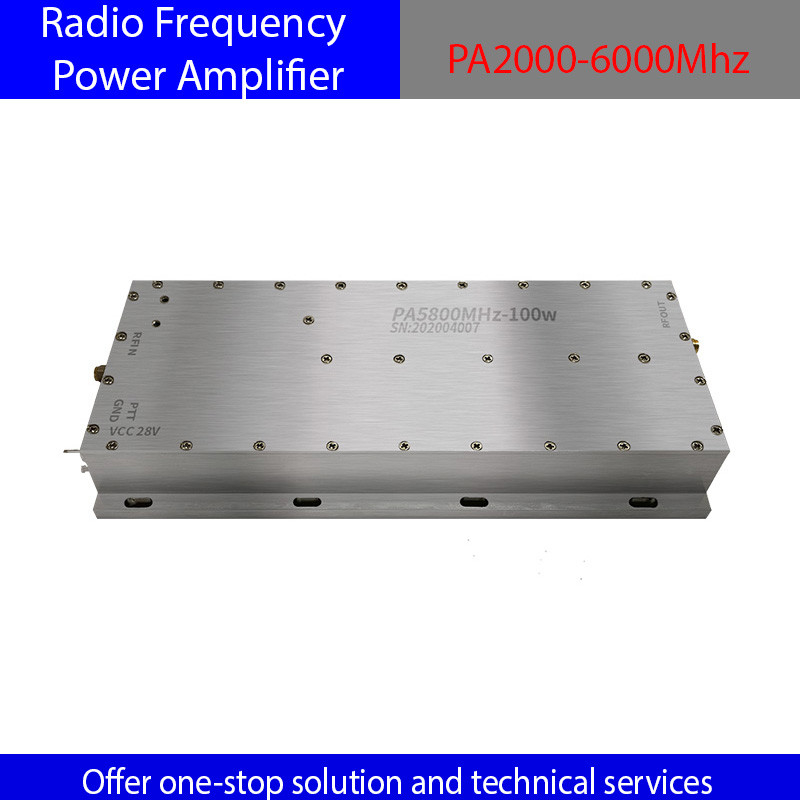

PA5.8G-100W is een krachtige RF-module die speciaal is ontworpen voor 5,8GHz-hoge frequentie toepassingen.Het voldoet aan de veeleisende eisen in de industriële sector., communicatie en militaire gebieden.

Hoogtepunten van de prestaties
Precieze frequentiebanddekking: de bedrijfsfrequentie varieert van 5700 tot 5900 MHz (5,8 GHz), geschikt voor hoogfrequente scenario's zoals Wi-Fi-uitbreiding, drone-videotransmissie en radarsystemen.

Ultra-hoge uitgangsvermogen: CW-verzadigingsvermogen ≥ 100 W (≥ 50 dBm), waardoor een sterk signaalvervoer mogelijk is om stabiliteit te garanderen bij langeafstandstransmissie.

Laag geluid en hoge versterking: kleine signaalversterking ≥ 50 dB, invoervermogen 1 ± 1 dBm, ondersteunt efficiënte versterking van zwakke signalen.

Uitstekende prestaties tegen interferentie: geluidsonderdrukking ≥ 65 dBc, harmonische ≤ -40 dBc, waardoor de signaalzuiverheid en de betrouwbaarheid van het systeem aanzienlijk worden verbeterd.

Meerdere beschermingsmechanismen: ingebouwde bescherming tegen temperaturen van 80 °C en open circuitbescherming om overbelasting of schade door hoge temperaturen te voorkomen.

Interface- en besturingsontwerp
RF-interface: standaard SMA-F-interface, zeer compatibel en zorgt voor een stabiele signaaloverdracht.

Stroomvoorziening: 28V gelijkstroomvoorziening (maximale weerstandspanning +31V), met behulp van een door-kerncapacitorinterface, waardoor het filteren en de stabiliteit van de voeding worden geoptimaliseerd.

Intelligente schakelaarbesturing: De vermogenversterker is standaard ingesteld op staat. Het ondersteunt 3.3V/5V-niveaubeheer voor uitschakelen (PTT-poort) en is flexibel genoeg om zich aan te passen aan verschillende systeemlogicen.

Structuur en installatie
Compact ontwerp: de totale afmetingen zijn slechts 197 × 93,5 × 26,5 mm (exclusief connectoren), waardoor zowel een hoog vermogen als ruimte-efficiëntie worden bereikt.

Verplichtingen inzake warmteafvoer: het moet worden geïnstalleerd met een speciale hittezuiger om de stabiliteit te garanderen tijdens langdurige werking met een hoge belasting.

Grote temperatuuraanpassingsvermogen: werktemperatuurbereik van -25°C tot +55°C, geschikt voor extreme toepassingen.

Typische toepassingsscenarios
Draadloze communicatie: Verbetering van 5,8 GHz Wi-Fi-signalen, basisstation relais, microwave backhaul.

Radar en bewaking: UAV-videotransmissie, beveiligingsradar, luchtverkeersleiding.

Test en meting: RF-apparatuur testen, uitbreiding van het signaalbronvermogen

Militaire elektronica: elektronische tegenmaatregelen, tactische communicatieapparatuur.
