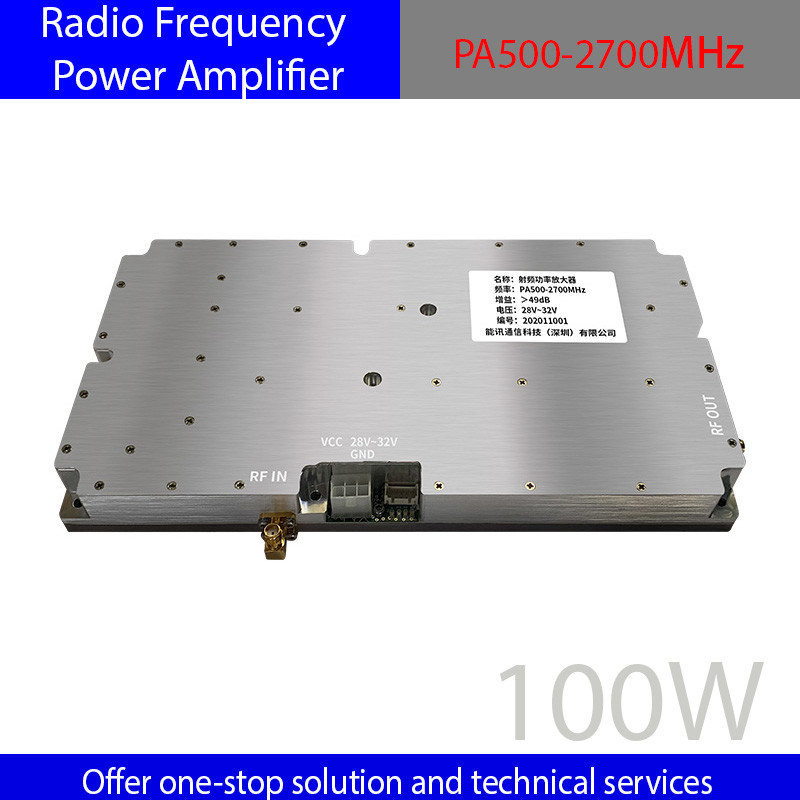

Name: PA500-2700MHz 100W RF Versterker SMA-F RF Input Interface Compacte structuur
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA500-2700
Price: 2,250.00 USD
Availability: InStock

PA500-2700MHz 100W RF Versterker SMA-F RF Input Interface Compacte structuur

Productdetails

Plaats van herkomst: Chinees

Merknaam: NENGXUN

Modelnummer: NX-PA500-2700

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: ≤ 210*101*28,5 Eenheid: mm

Levertijd: 7 dagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen: 10000

Krijg Beste Prijs

Productbeschrijving
Dit. PA500-2700De 100 MHz RF-versterker is ontworpen voor professionele signaalversterking en combineert hoge prestaties met robuuste functionaliteit.

Belangrijkste kenmerken

Hoge integratie: De compacte structuur zorgt voor naadloze integratie in verschillende systemen.
Beproeving van vermogen: Ondersteunt de test van de vermogenstoleranties voor passieve componenten, die voldoen aan de precieze meetbehoeften.

Elektrische prestaties

Frequentie en vermogen: Werkt over 500MHz 2700MHz, leverend ≥100W CW-saturatievermogen.
Signalstabiliteit: behoudt ≤4±1 dB inbandvergrotingsplaatsheid en ≤2,0 inputspanning stand-wave ratio (VSWR) voor consistente signaalversterking.
Beheersing van interferentie: Biedt ≥65dBc valse onderdrukking en ≥-10dBc harmonische onderdrukking, waardoor een schoon signaaluitgang wordt gewaarborgd.
Bescherming en kracht: Voor een betrouwbare werking voorzien van een temperatuurbescherming van 80°C en een stroomvoorziening van 32V/15A (max. +33V).

Interfaceontwerp

32 V aanstroompoort:4.2mm dubbelrij 5P-chassis
Kracht en besturing: 28V feed-through condensator power interface en PTT-schakelaarpoort (standaard uitgeschakeld, geactiveerd door 3,3 ∼ 5V).

Toepassingen

Met een werktemperatuurbereik van -25°C tot +55°C, compacte afmetingen (≤238*128*25,3 mm),en een vereiste voor de installatie van een warmteafzuiger tijdens de test, is aangepast aan industriële, onderzoeks- en professionele scenario's.

werkfrequentie:	500 MHz tot 2700 MHz	Gewin:	≥ 50 dB
Inlaatvermogen:	3 ± 2 dBm	Maximuminput:	+10dBm
UitgangscW-verzadigingsvermogen:	≤100W	Inbandvergrotingsplaatsheid:	≤ 4 ± 1 dB
Temperatuurbescherming:	80 graden bescherming	Werkstroom:	≤ 11,5 A
Invoerpoort Standing Wave:	≤2.0	Afwijzing van rommel:	≥ 65 dBc
Harmonische Afschaffing:	≥ 10 dBc	RF-invoerinterface:	Sma-F
RF-uitgangsinterface:	Sma-F	Interface van de 32V-voeding:	4.2mm dubbelrij 5P-chassis
Power amplifier PTT switch port:	Stroomversterker standaard uitgeschakeld 3.3-5V open	Referentie voor VCC-stroomtoevoer:	32V/15A
VCC maximale spanning:	+33V	Algemene afmetingen zonder verbinding:	23812825.3Eenheid: mm
Werktemperatuur:	-25°C~+55°C	Installatie-modus:	de test van de vermogenversterker moet de radiator installeren

werkfrequentie:	500 MHz tot 2700 MHz
Gewin:	≥ 50 dB
Inlaatvermogen:	3 ± 2 dBm
Maximuminput:	+10dBm
UitgangscW-verzadigingsvermogen:	≤100W
Inbandvergrotingsplaatsheid:	≤ 4 ± 1 dB
Temperatuurbescherming:	80 graden bescherming
Werkstroom:	≤ 11,5 A
Invoerpoort Standing Wave:	≤2.0
Afwijzing van rommel:	≥ 65 dBc
Harmonische Afschaffing:	≥ 10 dBc
RF-invoerinterface:	Sma-F
RF-uitgangsinterface:	Sma-F
Interface van de 32V-voeding:	4.2mm dubbelrij 5P-chassis
Power amplifier PTT switch port:	Stroomversterker standaard uitgeschakeld 3.3-5V open
Referentie voor VCC-stroomtoevoer:	32V/15A
VCC maximale spanning:	+33V
Algemene afmetingen zonder verbinding:	23812825.3Eenheid: mm
Werktemperatuur:	-25°C~+55°C
Installatie-modus:	de test van de vermogenversterker moet de radiator installeren
